3 Produktbeschreibung

3.1 Lieferumfang

Im Lieferumfang befindet sich folgende Teile:

• 1x LAP-TEQ PLUS ELEVATION Sensor
• 1x Fangseil
• 1x Manfrotto 5/8” Hülse (zur Montage am MOUNTING BRACKET)
• Gebrauchsanweisung und Sicherheitsdatenblatt

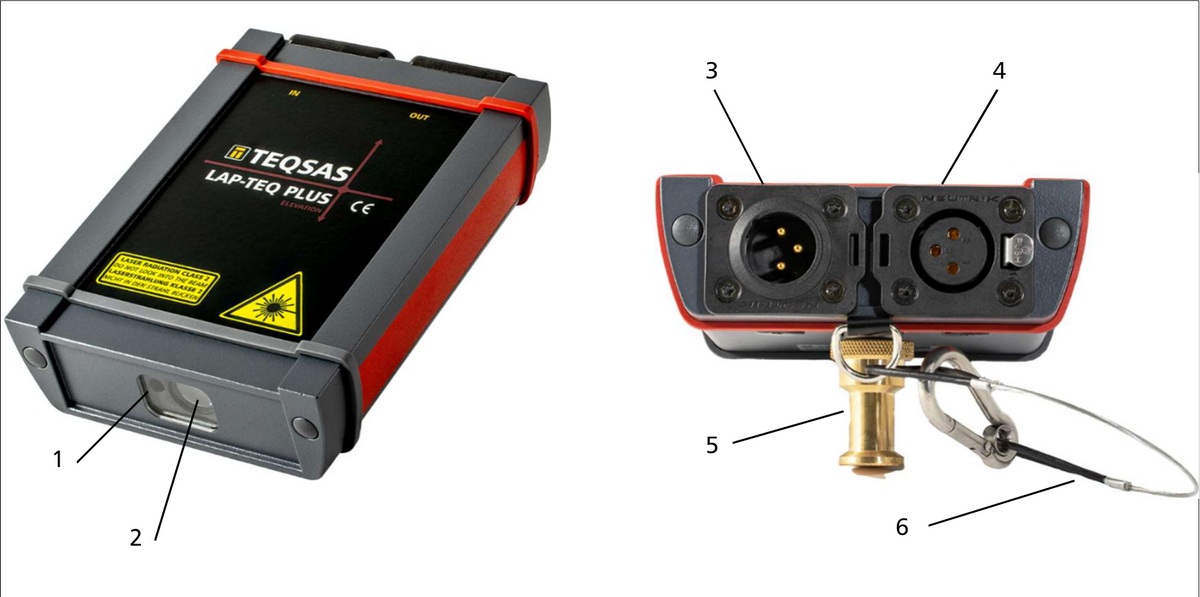

3.2 Ihr Gerät im Überblick

1. Ausgang Laserstrahlung
2. Empfangslinse
3. XLR-Buchse zum Anschluss eines LAP-TEQ PORT Compatible Sensors
4. XLR-Buchse zum Anschluss an die Ableseeinheit (LAP-TEQ PORT)
5. Montagezapfen zur Montage an LAP-TEQ PLUS MOUNTING BRACKET
6. Fangseil

Hinweis

In der werkseitigen Einstellung ist die trigonometrische Korrektur aktiviert und die Einheit auf „m" (Meter) eingestellt. Um die trigonometrische Korrektur zu deaktivieren und/oder die Einheit auf „ft" (Feet) zu ändern, gehen sie bitte wie unter dem Kapitel „Trigonometrische Korrektur/Längeneinheit" auf Seite 6 beschrieben vor.

Das LAP-TEQ PLUS ELEVATION Modul ist für die Montage auf einem Flugrahmen vorgesehen (mittels LAP-TEQ PLUS MOUNTING BRACKET) und misst die vertikale Entfernung zwischen der Null-Linie am Gerät (siehe Kapitel Ihr Gerät im Überblick auf Seite 9) und der sich darunter befindenden Oberfläche. Auf diese Weise erhält man die Information über die Höhe eines Lautsprecherelementes bzw. des ganzen Arrays. Der Laserstrahl des ELEVATION dient zur visuellen Kontrolle des Bereichs, bis zu der gemessen wird. So erkennen Sie, ob der Endpunkt der Messung korrekt ist. Auf dem MOUNTING BRACKET kann zusätzlich ein LAP-TEQ PLUS Sensor angebracht werden. Damit ist eine gleichzeitige Messung von Höhe und vertikaler Ausrichtung möglich. Beide Werte können gleichzeitig auf dem Display abgelesen werden. Wird als Anzeigeeinheit ein LAP-TEQ MOTION System verwendet, können zeitgleich Höhe und Ausrichtung justiert werden.

3.3 Optionales Zubehör

Für den Betrieb des LAP-TEQ ELEVATION können folgende Zubehörartikel erworben werden:

• LAP-TEQ PLUS MOUNTING BRACKET
• Transportkoffer
• …
