4 Inbetriebnahme

4.1 Anschluss

Achtung!

Gefahr von Geräteschäden!

Feuchtigkeit und Flüssigkeit können zu Schäden an den Teilen oder elektronischen Schaltungen im Gerät führen.

• Schalten Sie das Gerät nicht ein, wenn es feucht ist.
• Falls das Gerät bereits eingeschaltet ist, schalten Sie es aus.
• Falls sich das Gerät nicht ausschalten lässt, lassen Sie das Gerät in diesem Zustand trocknen
• Trocknen Sie das Gerät mit einem trockenen Tuch ab und bringen Sie es in ein Servicecenter.

Achtung!

Gefahr von Geräteschäden!

Alle Komponenten sind wartungsfrei. Geräte niemals öffnen, sonst verfällt der Garantieanspruch. Eine Ausnahme bildet das Öffnen der unteren Abdeckung zum Einstellen der Messeinheit und des Korrekturmodus

Hinweis

Die Kabellänge (2) zwischen DISPLAY und ELEVATION darf eine Länge von 70m nicht überschreiten. Möchten Sie größere Entfernungen als70 m überbrücken, muss ein XLR-Kabel mit einem größeren Querschnitt als 0,22mm² verwendet werden.

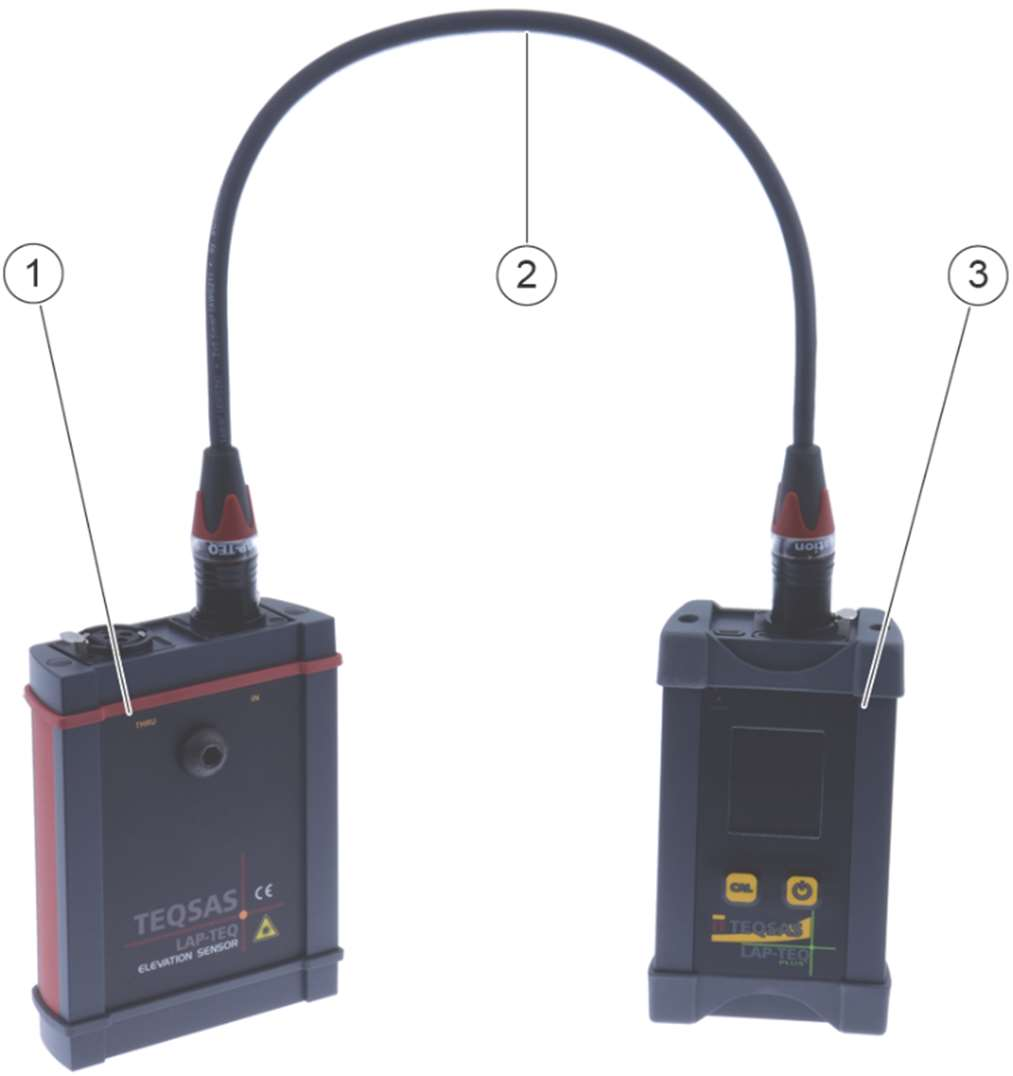

• Verbinden Sie das ELEVATION Modul (1) am Eingang „IN" und das Displaymodul (3) durch ein handelsübliches 3-pol XLR-Kabel (2).

An ein Displaymodul können nacheinander beliebig viele ELEVATION angeschlossen werden. So kann z. B. mit drei ELEVATION die korrekte Ausrichtung von linker und rechter PA-Seite sowie eines Center-Clusters überprüft werden.

Für die korrekte Funktion muss das Displaymodul über ein handelsübliches 3-Pol XLR-Verbindungskabel mit einem ELEVATION verbunden werden. Das ELEVATION Modul wird über das XLR-Kabel mit Spannung versorgt. Im ELEVATION befinden sich keine Akkus oder Batterien.

Hinweis

Das ELEVATION Modul (1) ist mit Neutrik ® XLR TOP Steckverbindern ausgestattet. Der IP65 Schutz dieser Steckverbinder kann nur gewährleistet werden, wenn an dem Verbindungskabel (2) ebenfalls ein Stecker der XLR TOP Serie verbaut ist.

4.2 Anschluss eines LAP-TEQ PLUS Sensor (optional)

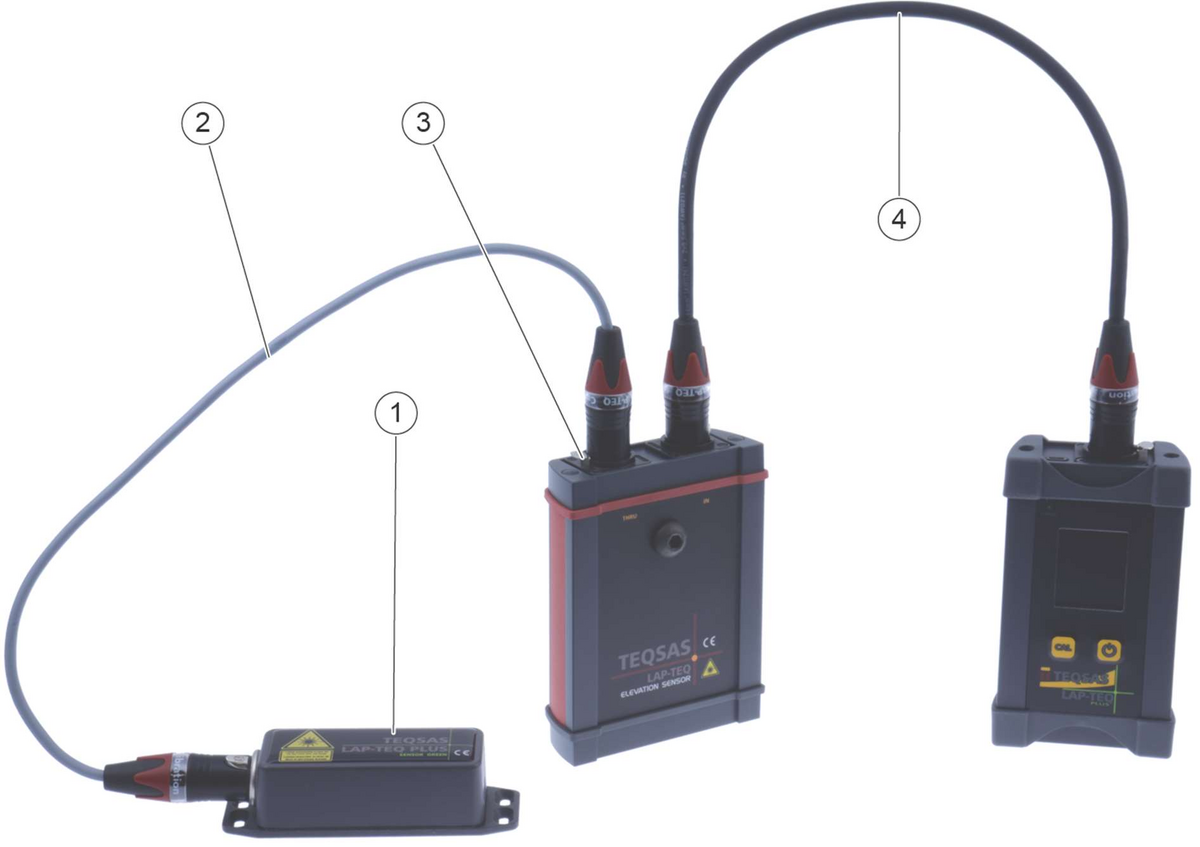

• Montieren Sie den LAP-TEQ PLUS Sensor (1) ebenfalls auf dem Flugrahmen oder dem MOUNTING BRACKET (siehe Gebrauchsanweisung LAP-TEQ PLUS).
• Verbinden Sie den LAP-TEQ PLUS Sensor (1) mit der „THRU"-Buchse des ELEVATION Moduls (3) durch ein handelsübliches 3-pol XLR-Kabel (2).

Hinweis

Die Gesamtlänge der Kabel (2) + (4) zwischen LAP-TEQ PLUS Sensor, ELEVATION und Displaymodul darf nicht länger als 45 m sein. Möchten Sie größere Entfernungen als 45 m überbrücken, muss ein XLR-Kabel mit einem größeren Querschnitt als 0,22 mm² verwendet werden.

4.3 MOUNTING BRACKET befestigen (optional)

• Platzieren Sie die Magnethalterung auf der Oberkante des Flugrahmens.
• Sichern Sie die Magnethalterung am Flugrahmen mit dem Fangseil gegen Herunterfallen
• Führen Sie das XLR-Kabel in einer Schlaufe durch die Zugentlastung an der Magnethalterung.
• Prüfen Sie, dass sich das ELEVATION Modul frei auspendeln kann.
• Stellen Sie sicher, dass sich keine Gegenstände in der Messstrecke befinden. Diese können zu Fehlmessungen führen
