8 Trigonometrische Korrektur / Längeneinheit

Hinweis

In der werksseitigen Einstellung ist die Längeneinheit auf „m" (eingestellt). Sie kann auf „ft" (Feet) geändert werden.

Hinweis

In der werksseitigen Einstellung ist die trigonometrische Korrektur aktiviert.

Sollte sich das ELEVATION Modul nicht frei auspendeln können (z.B. durch Kabelzug), kann die trigonometrische Korrektur die Abweichung korrigieren.

Ist die trigonometrische Korrektur aktiviert, wird eine Abweichung aus der Senkrechten korrigiert. In der Anzeige erscheint der korrigierte Wert. Ist sie deaktiviert, wird der tatsächlich gemessene, unter Umständen fehlerhafte Wert der schrägen Messung angezeigt

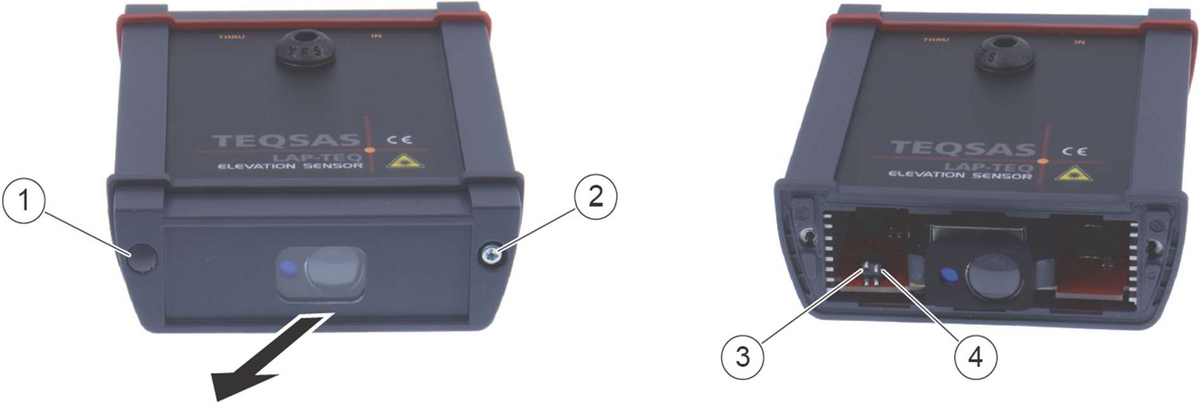

• Beide Abdeckkappen (1) am Displaymodul mit einem kleinen Schraubendreher entfernen
• Beide Schrauben (2) herausdrehen
• Deckel abziehen
• DIP-Schalter (3) und (4) einstellen
• Längeneinheit Meter oder Feet einstellen – DIP-Schalter 1, links (3):
  • Meter: DIP-Schalter 1 auf „OFF" stellen
  • Feet: DIP-Schalter 1 auf „ON" stellen
• Trigonometrische Korrektur aktivieren/deaktivieren - DIP-Schalter 2, rechts (4):
  • Trigonometrische Korrektur aktivieren: DIP-Schalter 2 auf „ON" stellen
  • Trigonometrische Korrektur deaktivieren: DIP-Schalter 2 auf „OFF" stellen
• Deckel aufsetzen
• Beide Schrauben (2) eindrehen
• Beide Abdeckkappen (1) aufdrücken
